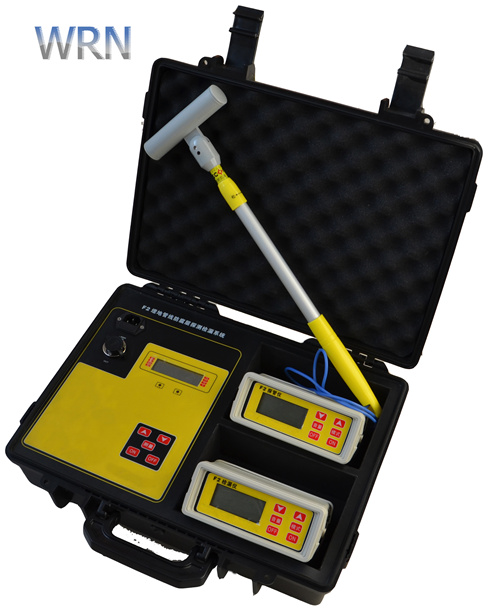

產 品 說 明
【功能及用途】
功能：
★該儀器在不挖開覆土的情況下，能夠方便而準確地查出地下金屬管道的位置、走向、深度、防腐層破損點、破損點的個數、破損點間的距離、破損點的大小等功能。
用途：
★根據SYJN4029-88和GJJ33089標準對管道進行驗收；
★對新鋪設的管道進行竣工驗收；
★根據安全規程對管道進行定期檢測，確定陰極保護效果；
★對主管線上的分支進行定位；
★對舊管道進行檢測，確定管道防腐層狀況；
★對施工區段開挖破土前進行地下管線分布檢查，防止施工時破壞地下油、氣、水、電等管線。
【特點】
★內置進口鋰電池,極大減小產品體積
★大功率輸出,抗干擾能力極強
★智能存儲工作狀態,方便二次開機調用
★發射系統嵌入式設計,使操作更為靈便
★數字濾波技術,靈敏度更高
★獨特的壓控振頻設計，測試更顯人性化
【主要技術指標】
（一） 發射機技術指標：
1．發射功率：0~30W自動調節
2．發射頻率：1K±0.1HZ
3．阻抗匹配：5~1000Ω，自動匹配
4．發射距離：0.03~10km，可逐級向10km外移動
5．工作電源：14.8V軍品鋰電池組
6．.工作溫度：-30℃~+60℃
7．控制系統：DSP+矢量控制，支持系統升級
8．調節系統：數字式鍵盤控制
9．重 量：8kg（含電池）
10．外形尺寸：456×355×133
（二）探測儀技術指標：
1．靈敏度：-85db
2．走向位置偏差：≤5cm
3．探測深度：≤10m
4．工作電源：9.6V鎳氫電池
5．工作溫度：-30℃~+60℃
6．顯示：數字顯示
7．重量：0.9kg
8． 外形尺寸：165×110×68
（三）檢漏儀技術指標：
1．靈敏度：-85db
2．檢漏精度：≥0.25mm2
3．工作電源：9.6V鎳氫電池
4．工作溫度：-30℃~+60℃
5．顯示：數字顯示
6．重量：0.9kg
7．外形尺寸：165×110×68
【其它配件】
探桿、大電池組、檢漏線、輸出線、接地線、接地棒、小銼刀、磁鐵、220V電源線、保險絲2A、充電器。
【檢測原理及方法】
通過向地下管道發送出電磁波信號，探測儀利用探頭與磁力線地平面垂直相切時，收到的信號最?。◣缀鯙榱悖┑脑韥頊y定管道的走向和深度。
檢漏原理： 向地下管道發送特定的高頻調制信號，在地下管道防腐層破損點處與大地形成回路，并向地面輻射，在破損正上方輻射信號最強，根據這一原理找出管道防腐層的破損點。
檢漏方法： 采用“人體電容法”，就是用人體做檢漏儀的感應元件，當檢漏員走到漏點附近時，檢漏儀發出聲響提示，當走到漏點正上方時，喇叭中的聲音最響，示值最大，從而準確找到漏蝕點。
