產 品 說 明
【功能及用途】

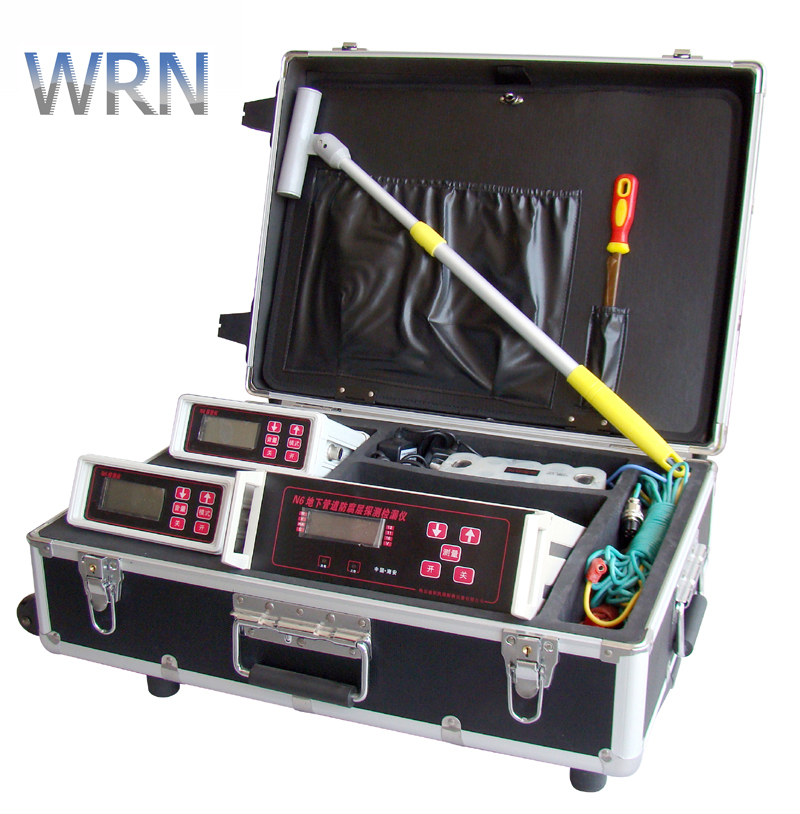

本儀器能在不挖開覆土的情況下，快速而準確地查出地下管道的走向、深度和絕緣防腐層的漏蝕點的精確位置，是油田、化工、輸油、輸氣、水電等部門為保證地下管道防腐層的施工質量檢查和維修檢查的一種探測儀器。
【特點】
1、采用進口高可靠性原裝開關電源，充電時實行智能快速充電，無需人工控制。
2、儀器電壓、輸出電流信號能夠自動轉換。
3、直流電源與交流供電能自動轉換。
4、采用高抗干擾線路，適用于城市管網的普查與維護。
5、液晶顯示，提高了輸出精度與儀器的性能。
6、特設保護自動調節功能。
7、線路采用模塊化結構、三防設計，提高儀器的野外使用壽命和可靠性。
【主要技術指標】
（一） 發射機技術指標：
1．輸出功率：0～25W自動調節
2．發射頻率：1K±0.1HZ
3．阻抗匹配：0～500Ω，自動匹配
4．發射距離：0.03～5km，可逐級向5km外移動
5．工作電源：12V鎳氫電池組
6．工作溫度：-10℃～+50℃
7．控制系統：模擬信號控制
8．調節系統：數字式鍵盤控制
9．重 量：2.8kg（不含電池）
10．外形尺寸：105×267×220
（二）探測儀技術指標：
1．靈敏度：-65db
2．位置偏差：≤10cm
3．探測深度：≤5m
4．工作電源：9.6V鎳氫電池
5．工作溫度：-10℃～+50℃
6．顯示：數字顯示
7．重量：1.1 kg
8． 外形尺寸：165×155×68
（三）檢漏儀技術指標：
1．靈敏度：-65db
2．檢漏精度：≥0. 25mm2
3．工作電源：9.6V鎳氫電池
4．工作溫度：-10℃～+50℃
5．顯示：數字顯示
6．重量：1.1 kg
7．外形尺寸：165×155×68
【其它配件】
探桿、大電池組、檢漏線、輸出線、接地線、接地棒、小銼刀、磁鐵、220V電源線、保險絲2A、充電器。
【檢測原理及方法】
通過向地下管道發送出電磁波信號，探測儀利用探頭與磁力線地平面垂直相切時，收到的信號最?。◣缀鯙榱悖┑脑韥頊y定管道的走向和深度。
檢漏原理： 向地下管道發送特定的高頻調制信號，在地下管道防腐層破損點處與大地形成回路，并向地面輻射，在破損正上方輻射信號最強，根據這一原理找出管道防腐層的破損點。
檢漏方法： 采用“人體電容法”，就是用人體做檢漏儀的感應元件，當檢漏員走到漏點附近時，檢漏儀發出聲響提示，當走到漏點正上方時，喇叭中的聲音最響，示值最大，從而準確找到漏蝕點。
